KG430/KG430H型露天潜孔钻车

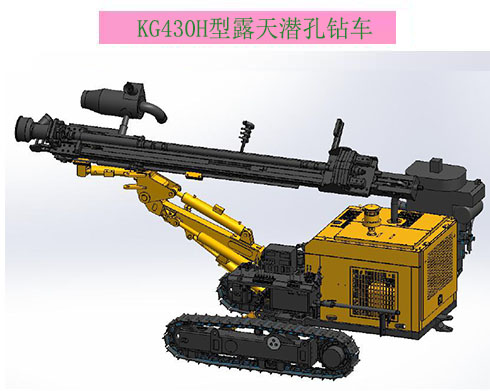

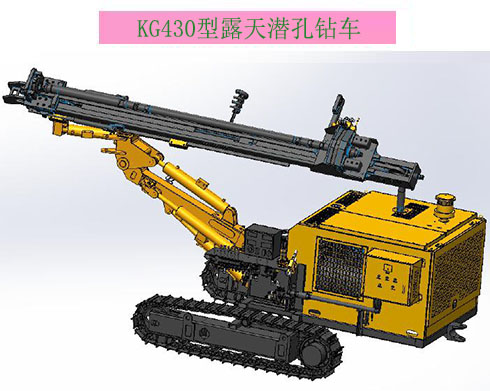

KG430/KG430H型露天潜孔钻车

       KG430/KG430H型露天潜孔钻车是在KGYX430钻车基础上进行升级改进的一款设备。配备有玉柴四缸国三发动机。采用折边履带架和工程四轮一带，带履带调平，柱塞行走马达，提高工作压力，增加其爬坡性能。增大俯仰和举臂油缸，满足

0.00
0.00


       KG430/KG430H型露天潜孔钻车是在KGYX430钻车基础上进行升级改进的一款设备。配备有玉柴四缸国三发动机。采用折边履带架和工程四轮一带，带履带调平，柱塞行走马达，提高工作压力，增加其爬坡性能。增大俯仰和举臂油缸，满足



       KG430/KG430H型露天潜孔钻车是在KGYX430钻车基础上进行升级改进的一款设备。配备有玉柴四缸国三发动机。采用折边履带架和工程四轮一带，带履带调平，柱塞行走马达，提高工作压力，增加其爬坡性能。增大俯仰和举臂油缸，满足其极限位置使用要求。采用双马达减速器回转，增大回转扭矩和转速，加大提升油缸缸径和链条，提高提升力和可靠性。罩壳采用加厚型材折边，增加其强度和刚性。增加起吊吊环，方便装卸吊装。

KG430/KG430H型露天潜孔钻车技术参数

钻车型号KG430/KG430H回转扭矩3000N?m
凿岩硬度f=8~12回转转速90Rpm
钻孔范围Φ90~127mm行走速度0~2.5Km/h
经济钻孔深度25m滑架俯仰角度俯135°仰0°共135°
整车重量（不含集尘）5400Kg滑架摆动角度左91°右5°共96°
离地间隙500mm钻臂俯仰角度俯55°仰15°共75°
爬坡能力≤30°钻臂摆动角度左45°右45°共90°
耗气量13～21m3/min滑架补偿长度900mm
配套动力玉柴4DKC4G2-80履带调平角度±10 °
动力参数58KW/2200r/min配套钻杆Φ64×3m或Φ76×3m
提升方式油缸+板式链外形尺寸（不含集尘）5700×2150×2700mm
提升力40KN高水平孔高度2850mm
推进行程3175mm低水平孔高度350mm

KG430/KG430H型露天潜孔钻车主要配置信息

零部件名称参数及基本信息备 注
配套钻杆Φ76×2m和Φ76×3m1+6共7支
冲击器4*（4吋）1只
钻头Φ1151只

动力部件		玉柴国三四缸4DKC4G2-80
玉柴股份，带传动箱输出
58KW/2200r/min

行走部件		柱塞行走马达2000，可选配双速马达，快行走3.5Km/h
履带宽度254，节距135， 工作压力16MPA.
工程履带板+折边履带架
带履带调平

动力输出		齿轮油泵2-CBTD-F432-ALHL,传动箱输出;CBW-F310-CLHL，取力口输出，推进3只，供推进回转
CBTD-F425-ALH4，传动箱输出1只，供集尘，KG430H用

回转器		回转马达BM4-500
双马达+减速器，工作压力14MPA.
回转扭矩3000N?m
回转转速90Rpm

推进机构		油缸+板式链推进油缸Φ90×Φ80×Φ55， 工作压力16MPA.
提升力40KN

集尘器		RDC-90
钻车型号为KG430H
集尘马达排量5mm/r



潜孔钻车
