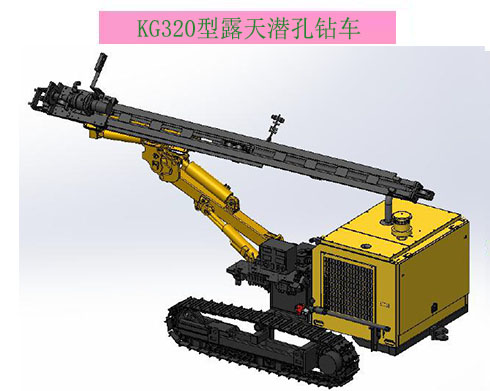

KG320/KG320H型露天潜孔钻车

KG320/KG320H型露天潜孔钻车

       KG320/KG320H型露天潜孔钻车是在原KG920B/KGH4钻车基础上升级改进的一款设备。配备有玉柴四缸国三发动机。采用柱塞行走马达，工程四轮一带，提高工作压力，增加其爬坡性能。增大俯仰和举臂油缸，满足其极限位置使用要求。

0.00
0.00


       KG320/KG320H型露天潜孔钻车是在原KG920B/KGH4钻车基础上升级改进的一款设备。配备有玉柴四缸国三发动机。采用柱塞行走马达，工程四轮一带，提高工作压力，增加其爬坡性能。增大俯仰和举臂油缸，满足其极限位置使用要求。

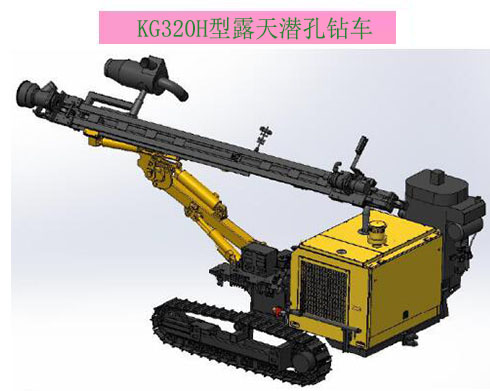

KG320/KG320H型露天潜孔钻车是在原KG920B/KGH4钻车基础上升级改进的一款设备。配备有玉柴四缸国三发动机。采用柱塞行走马达，工程四轮一带，提高工作压力，增加其爬坡性能。增大俯仰和举臂油缸，满足其极限位置使用要求。同时对液压系统升级，增大其系统流量，提高回转转速。对提升油缸进行优化，提高其可靠性。导轨采用倾斜安装，方便操作和观察。罩壳采用加厚型材，活动拼接和安装，增加其强度和刚性。增加钻车装卸起吊吊环，方便装卸吊装。 KG320H潜孔钻车采用双捕尘油缸，工作时更可靠。


KG320/KG320H型露天潜孔钻车技术参数


钻车型号KG320/KG320H回转扭矩1250N?m
凿岩硬度f=8~12回转转速140Rpm
钻孔范围Φ80~105mm行走速度0~2.2Km/h
经济钻孔深度25m滑架俯仰角度俯135°仰50°共185°
整车重量（含集尘）4700Kg滑架摆动角度左100°右45°共145°
离地间隙465mm钻臂俯仰角度俯50°仰25°共75°
爬坡能力≤30°钻臂摆动角度左44°右45°共89°
耗气量7～15m3/min滑架补偿长度900mm
配套动力玉柴股份4DKC4G2-80配套钻杆Φ64×3m或Φ76×3m
动力参数58KW/2200r/min外形尺寸（不含集尘）5750×2100×2650mm
提升方式油缸 板式链高水平孔高度2750mm
提升力20KN低水平孔高度350mm
推进行程3820m


KG320/KG320H型露天潜孔钻车主要配置信息



零部件名称参数及基本信息备 注
配套钻杆Φ64×3m7支
冲击器QCW930（3吋）1只
钻头Φ901只

动力部件		玉柴国三四缸4DKC4G2-80
玉柴股份，带双联泵或分动箱输出
58KW/2200r/min


行走部件		柱塞行走马达2000
履带宽度254，节距135，工作压力16Mpa
工程履带板 方管履带架
不带调平

动力输出		齿轮油泵CBQL-F532/F532-CFH，直联输出1只，带分流阀，供推进回转
CBW-F320-CLHL，取力口位置输出1只，供集尘，KG320H用


回转器		回转马达J6K-625
单马达直联回转，工作压力14MPa
回转扭矩1250N?m
回转转速140Rpm

推进机构		油缸 板式链
推进油缸Φ80×Φ63×Φ40,工作压力14MPa
提升力20KN

集尘器		RDC-90
钻车型号为KG320H
集尘马达排量5mm/r


潜孔钻车
